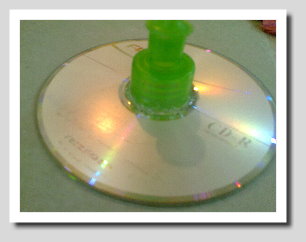

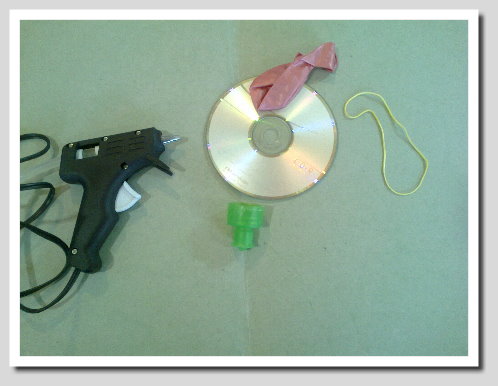

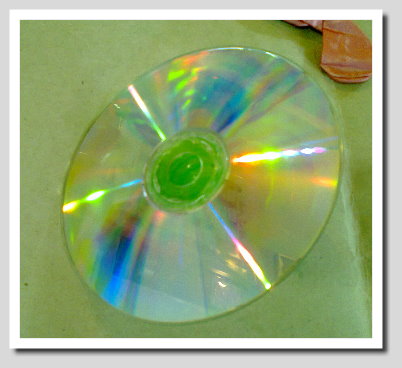

وبادکنک ساخته میشود.دریکی ازپست های قبلی ازسایت چستا نحوه ساخت
توضیح داده شده است.فیلم حرکت این وسیله هم درخشکی وهم درآب با
حجم 4.74مگابایت در لینک زیر قرار داده شده است.




///////////////////////////////////////////////////////////////////////////////////////////////
اطلاعاتی در مورد هاورکرافت یا همان هواناو

هواناو یا هاورکرافت نوعی شناور دریایی است که بر روی بالشتکی از هوا تکیه دارد. هواناو توانایی گذشتن از پهنههای گوناگون بر روی زمین و همچنین گذر از روی آب را دارد.
هاورکرافت, شناوری دو منظوره (آبی- خاکی) است که به روش هوابرد و با استقرار روی بالشتکی از هوای فشرده بهآسانی و با نیروی رانش نسبتاً کمی روی سطوح آبی و خاکی حرکت میکند. هوای ورودی به هاورکرافت, از طریق پروانه (fan) به زیر سازه و بالشتکها منتقل شده و سبب خیزش (hovering) یا بلند شدن وسیله از روی سطح و استقرار آن بر روی تودهای از هوای تحت فشار میشود. بدین ترتیب در زمان حرکت نیروی مقاوم شناوری تا حد قابل توجهی کاهش مییابد و هاورکرافت با استفاده از سیستم رانش و ملخ هوایی به حرکت در میآید.
در این شناورها به سبب جدایی سطح استقرار و بدنه شناور (وجود فاصله هوایی بین آنها), استفاده از سیستمهای رانشی آبی (مثل واترجت) میسر نیست. معلق شدن هاورکرافت روی قشری از هوا این امکان را فراهم میکند که با نیروی کمی بتوان جهت حرکت آنرا تغییر داد. از طرفی این ویژگی, حساسیت هاورکرافت را در برابر نیروهای ناخواسته خارجی (نظیر بادهای جانبی و امواج) به شدت افزایش میدهد, از این رو سیستمهای کنترلی خاصی برای این شناورها طراحی شده است که در سایر شناورهای دریایی وجود ندارد.
تاریخچه ساخت
اولین هواناو در سال ۱۹۵۲میلادی توسط نوآور بریتانیایی کریستوفر کاکرل ساخته شد. کاکرل با آزمایشهای سادهای بهوسیله موتور یک جاروی برقی و دو قوطی استوانهای اصول کاربردی یک وسیله نقلیه متکی به بالشتک هوا را ثابت کرد. وی نشان داد که زمانی که بالشتک با فشار به بیرون بدمد وسیله نقلیه به آسانی بر روی سطح جنبشپذیر خواهد بود. این کار به آن وسیله نقلیه امکان حرکت بر روی گل نرم، آب و مرداب و مانداب و همچنین زمین سفت را میدهد.
توانمندی های کلی هاورکرافت
هاورکرافت به سبب ویژگی های خاص طراحی، دارای توانمندی های ویژه ای در زمینه های مختلف است.
• انجام عملیات آمادی و پشتیبانی در رزم دریایی، بهویژه در مناطق باتلاقی، لجنزار، آبراه های ناشناخته، مناطق کم عمق و مرداب های پوشیده از گیاهان دریایی و نیزار
• انجام عملیات گشت ساحلی، مبارزه با قاچاقچیان و انجام عملیات تعقیب و گریز از نواحی کم عمق دریایی تا اغلب قسمت های نوار ساحلی
• انجام عملیات هیدروگرافی و بسترشناسی دریا، مطالعات علمی در مناطق ساحلی و فلات قاره و ایجاد آزمایشگاه سیار جهت امور مطالعاتی
• انجام عملیات باربری و مسافربری به جزایر کوچکی که عملاً امکان ساخت اسکله و بندرگاه در آنها توجیه اقتصادی نداشته و فاقد چنین تأسیساتی هستند
• انجام عملیات امداد رسانی در زمان وقوع حوادث غیرمترقبه, بهویژه سیل و آب گرفتگی, و کمک به مصدومین و مجروحین حادثه
• انجام عملیات زیست محیطی، جمع آوری لکه های نفتی در امتداد ساحل و جلوگیری از تخریب و آلودگی محیط زیست در مناطق کم عمق
• انجام عملیات گشتی با سرعت زیاد و جابه جایی فرماندهان و خدمه شناورهای دریایی و پوشش دادن نیازمندی های سازمان بنادر و کشتیرانی
• عملیات مین گذاری و مین روبی در سطح آبراه های بین المللی و تنگه های پر تردد و ... سیستمها و متعلقات
• سازه : شامل اتاقکهای آببندی, نشیمنگاه موتور, تکیهگاه ملخ, نشیمنگاه سازه, بالک و مخازن شناوری
• سازه انعطافپذیر : شامل بالشتک و اتصالات
• سیستم بالابری : شامل پروانه, کانال حلزونی و متعلقات
• سیستم رانش و جلوبری : شامل ملخ, داکت و تجهیزات جانبی
• سیستم کنترل سوخت و تعادل : شامل مخزن سوخت, پمپ, شیرهای یکطرفه و لولههای هیدرولیک
• سیستمهای انتقال قدرت : شامل موتور, تجهیزات انتقال قدرت و متعلقات
• سیستم اطفای حریق : شامل مخزن کف, هشدار دهنده, خاموش کننده دستی و ...
• سیستم تهویه مطبوع : شامل دمنده هوا, وسایل سرمایش و گرمایش؛
• سیستمهای الکتریکی : شامل چراغهای ناوبری, روشنایی داخلی, سیمکشی, ژنراتور و ...
• سیستمهای اویونیکی : شامل رادار, GPS, سونار و ...
• سیستمهای مکانیکی : شامل مکانیزم لنگر, مکانیزم کشش و ...
• تجهیزات نظامی : شامل سلاح, سیستمهای جانبی و ...
• تجهیزات اضطراری : شامل قایق نجات, جعبه کمکهای اولیه سیستم رانش
عوامل مهم در انتخاب ملخ عبارتند از : سرعت دورانی, سرعت شناوری, قطر, زاویه گام, وتر یا پهنای پره, کارآیی, نیروی رانش و توان ورودی. هر یک از عوامل مذکور محدودیتی را در انتخاب ملخ اعمال میکنند. در عمل چهار عامل اصلی در انتخاب ملخ وجود دارد که عبارتند از توان ورودی به ملخ, سرعت شناوری, دور موتور و نیروی رانش لازم. بر همین اساس, در حال حاضر روش انتخاب ملخ به این صورت است که پس از انجام طراحی چیدمانی و محاسبات اولیه, بر اساس نیروهای پسای هیدرودینامیکی و حداکثر سرعت, مقدار نیروی رانش تعیین میشود. از دیگر سو, توان ورودی به ملخ با توجه به محدودیتهای موتور مشخص میشود و محدودیت قطر نیز با نظر سرطراح به کارخانجات سازنده اعلام میشود تا نمودار مشخصه ملخ تهیه و ارسال شود و به همراه تعیین قیمت, انتخاب نهایی صورت گیرد. البته این اولین گام در انتخاب هندسه یک ملخ است و در مرحله بعد جنس ملخ, نوع تنظیم, روکشهای ضدسایش, عمر مفید, مقاومت در برابر خوردگی, نحوه اتصال و تغییر گام آن مطرح میشود. اغلب به علت وجود عدم قطعیت در ثابت نگهداشتن همه عوامل انتخاب ملخ بهصورت مقایسهای انجام میشود.
تجهیزات جانبی ملخ و سیستم رانش برای کنترل هاورکرافت
یکی دیگر از سیستمهای کنترل هاورکرافت, بکارگیری بخشی از جریان هوای پروانه است. در این روش با هدایت جریان هوای پروانه و خروج آن از ناحیه دماغه, سبب تغییر جهت هاورکرافت و گردشهای موضعی آن میشود. به علت محدودیتهای ساختاری و ظرفیت موتور, نمیتوان از این سیستم در بسیاری از طرحهای هاورکرافت استفاده نمود. حضور هاورکرافت در ایران
کشور ایران جزو معدود کشورهایی است که در همان سال های اولیه تولید هاورکرافت نظامی به این تکنولوژی شناورها دست یافت، و با داشتن بزرگترین ناوگان هاورکرافت در سطح منطقه، به تقویت نقش نظامی خود در منطقه پرداخت. ایران با داشتن مرز آبی در حاشیه شمالی خلیج فارس و با تملک بیشترین تعداد جزایر در محدوده آب های منطقه و با توجه به جغرافیای منطقه به وسایلی نیازدارد که بتواند به کمک آن ها در کمترین زمان و در هر منطقه از نوار ساحلی مرزی و محدوده جزایر ایرانی، به انجام عملیات نظامی و به ویژه جابه جایی نیرو بپردازد.

///////////////////////////////////////////////////////////////////////////////////
